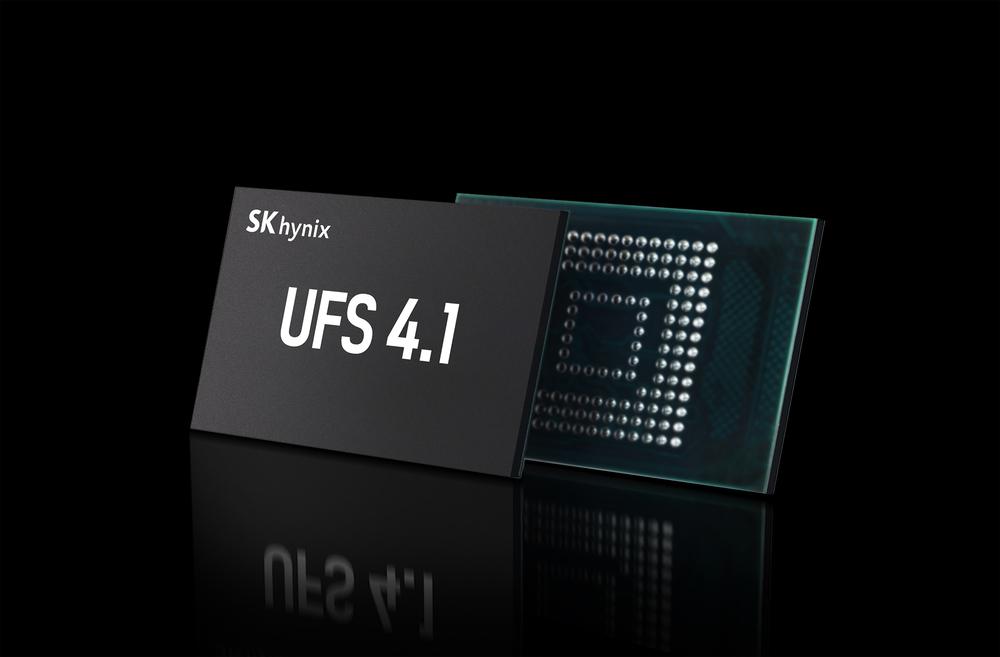

2025年5月22日,，SK海力士（SK hynix）正式發布了全球首款321層1Tb三層單元（Triple-Level Cell,，TLC）4D NAND閃存的UFS 4.1移動存儲解決方案,，旨在滿足旗艦智能手機及其他移動設備對高性能、低功耗存儲的需求,。

所謂321層4D NAND,，是指在傳統三維（3D）NAND的堆疊基礎上，進一步將存儲單元垂直堆疊至321層,，并在存儲陣列旁邊集成外圍控制電路,，以提升整體存儲密度和訪問速度。TLC架構意味著每個存儲單元可存儲3位二進制數據（共8個電荷狀態）,，相較于單層存儲（SLC）或雙層存儲（MLC）,，TLC在同等面積下的數據容量更大，但對制造工藝和數據糾錯能力提出了更高要求,。

在性能方面,，新一代UFS 4.1解決方案的最大連續讀取速度可達4300 MB/s，接近于主流PCIe Gen3 NVMe固態硬盤的水平,；相比上一代基于238層4D NAND的產品,，其隨機讀取和隨機寫入速度分別提升了15%和40%，能夠顯著改善應用啟動,、界面切換及后臺任務并發執行的流暢度,，同時，封裝厚度較上一代產品減少了15%,，從1.00 mm降至0.85 mm,，使其更易集成于超薄機身設計中。

功耗方面,，新方案較前代產品功耗效率提升約7%,，在高強度讀寫場景中更能明顯降低整機能耗,，有助于延長移動設備續航時間。SK海力士通過優化存儲控制器算法,，并結合低應力材料與自動校準技術,，確保在多層堆疊和高密度集成情況下維持優良良率和長期穩定性。

產品容量方面,，本次UFS 4.1解決方案將提供512 GB和1 TB兩種規格,，滿足從中端到旗艦機型的不同需求。

SK海力士計劃于2025年下半年完成客戶認證,，并于2026年第一季度起啟動大規模出貨,，屆時不僅應用于智能手機，也將推廣至平板,、可穿戴,、車載及虛擬現實設備等多種終端。
