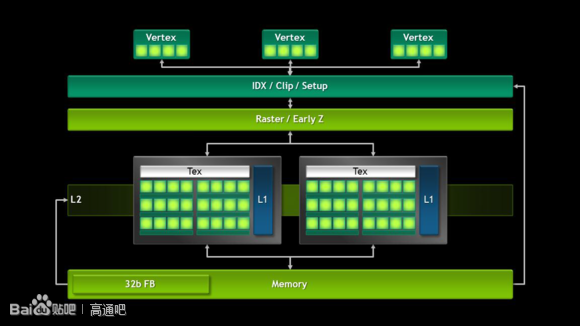

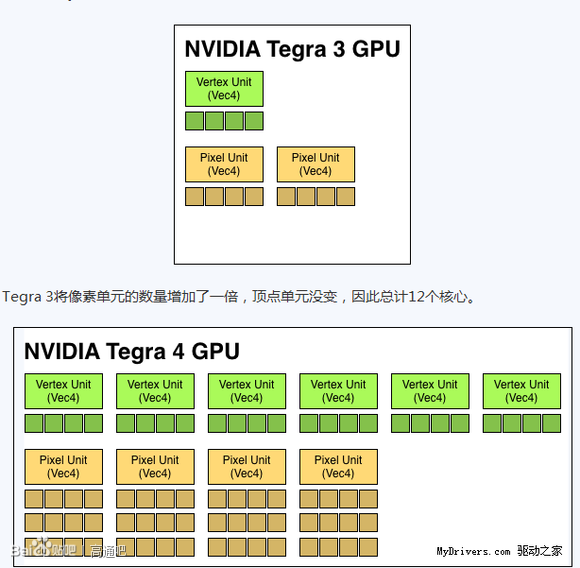

　　首先介紹下架構：

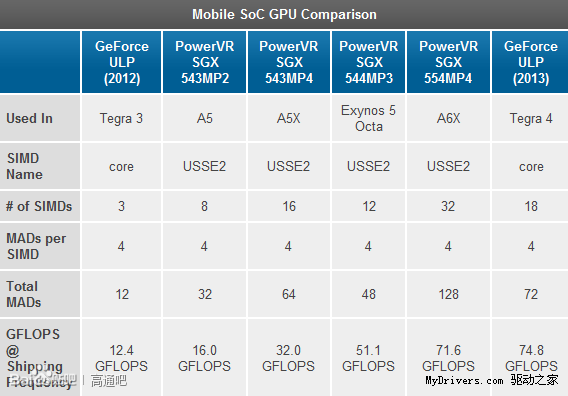

　　簡單看,，T4的GPU在shader上,，是Tegra3的6倍擴充,，依舊采用分離的shader渲染架構，并且vertex shader和pixel shader數目保持在1：2,?？偟膩碚f，就是6個VLIW4 (128bit) 頂點ALU，加上12個VLIW4(80bit)像素ALU單元,。但是pixel shader部分的ALU組織采用了3-deep的形式,，這個3-deep具體會咋樣，我們看下面的測試,。

　　算是頻率的提升,，T4相比T3,，shader性能達到了原來的8倍,。像素和紋理填充率是原來的2.6倍。三角形生產率的部分則完全來自頻率提升的貢獻,。T4i的話,，規格上進一步縮水，并且VS和PS比例也不再是1：2了

　　老黃偷偷把對比的T3換成了416MHz的版本,。包括pixel fillrate和texel fillrate的部分,，全部來自頻率提升的貢獻。

　　shader性能看上去還是挺高

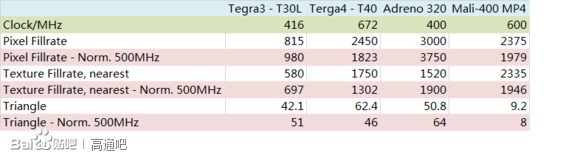

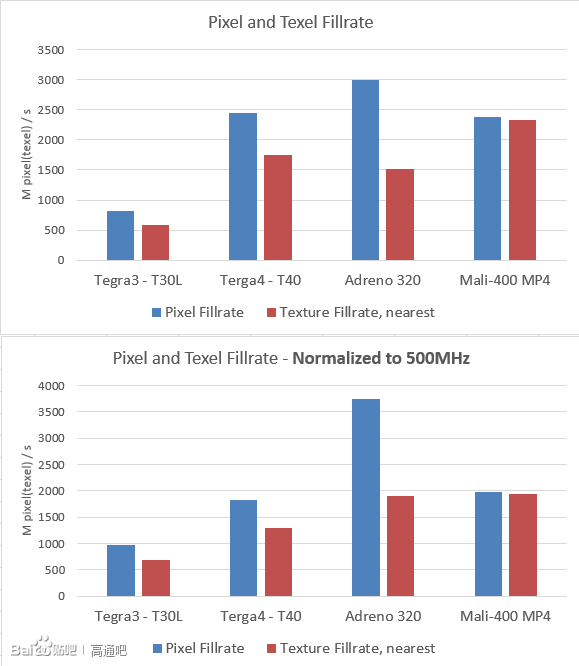

　　實測的像素填充率,、紋理填充率和三角形生成率

　　填充率方面,，相比T3的提升還是很明顯的，但是考慮到頻率優勢,，全部歸一化到500MHz時,，可以發現T4在像素和紋理填充率方面，基本是T3的2倍,。當然,，在像素填充率的測試中，Adreno 320確實能到3000M,，接近3200M的理論值

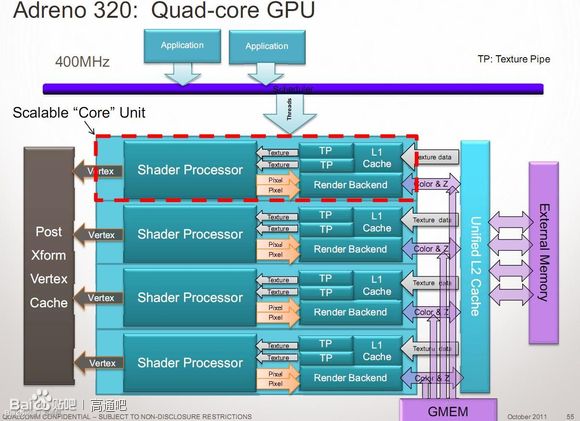

　　但Adreno 320的紋理填充率,，實測只有像素填充率的一半，比T4和高頻Mali-400 MP4都低!雖然官方說紋理填充率也是3200M(每周期8個像素或者紋理),，但估計有問題,。個人感覺320的render backend確實能輸出8像素/周期，但TMU還是只有4個,。

　　三角形生成率測試：

　　請注意,，三角形的setup性能跟vertex shader并沒有直接關系……

　　盡管T4的vertex shader比起T3擴充了6倍，但三角形生成的能力,，在同頻下是一樣的,。當然我們可以看到，Mali-400是很弱的,，即使跑600MHz,，三角形生成率實際也只有10M——對于一個每幀畫面0.6M頂點的跑分測試，Mali是無論如何都到不了20FPS的——在頂點成為瓶頸的時候，720p onscreen和1080p offscreen就無所謂了—— 這就是GLbenchamrk 2.5/2.7里的現象,。

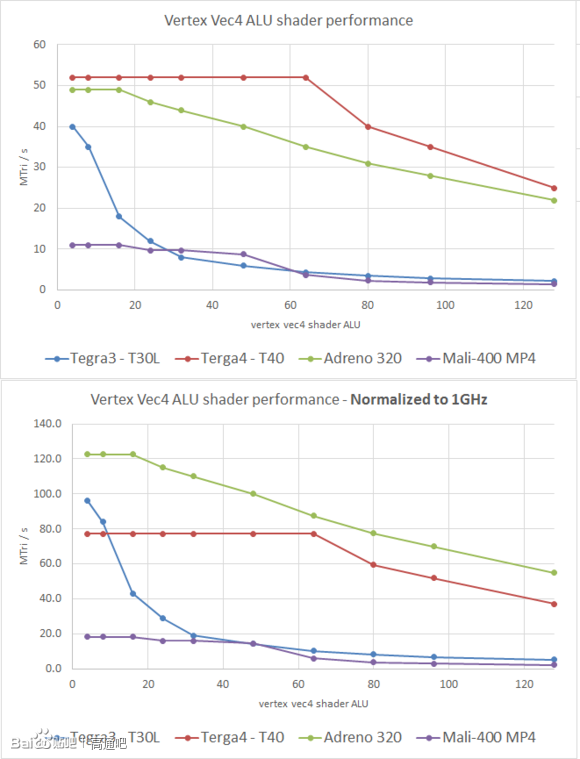

　　Vertex shader性能測試

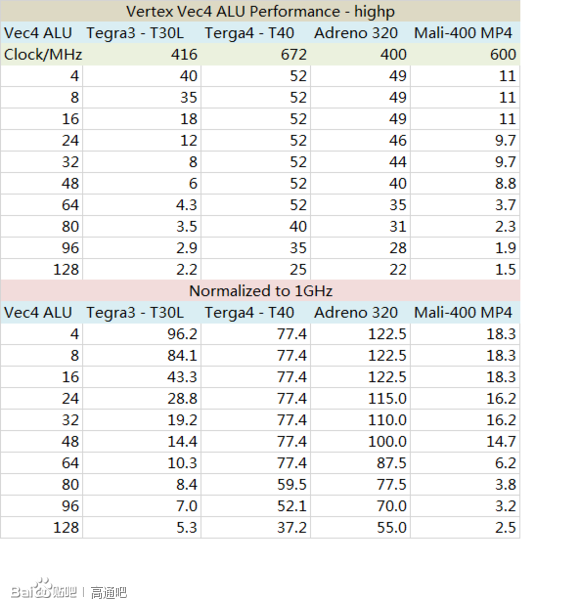

　　以下測試為 每個頂點4,、8、16 ... 128個Vec4計算

　　測試頂點輸出數量,，單位為M

　　很明顯,，T4同頻是頂點shader性能是T3的6倍——還是很強勁的，至于Mali-400,，同頻下的vertex shader性能只有Tegra3的一半：既然T3的頂點是1個vec4,， 那我們只能認為，Mali-400的GP的頂點ALU,，是個vec2的(64bit),。所以Anandtech是對的Mali的像素部分是vec4，而頂點部分只有vec2,。

　　注意T4和Adreno 320曲線前面的平臺,，是因為Vertex shader的計算能力超出了三角形生成率，所以在計算量比較小的時候,，基本是由三角形生成率來決定到底能輸出多少三角形,。只有當計算量較大時，vertex shader計算才會成為三角形輸出的瓶頸

　　當然,，Mali-400無論是三角形生成率,，還是vertex shader計算能力，都很弱!

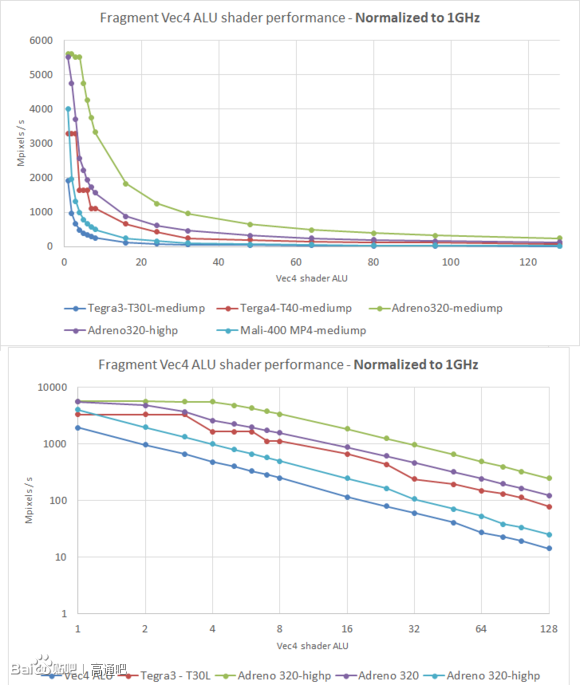

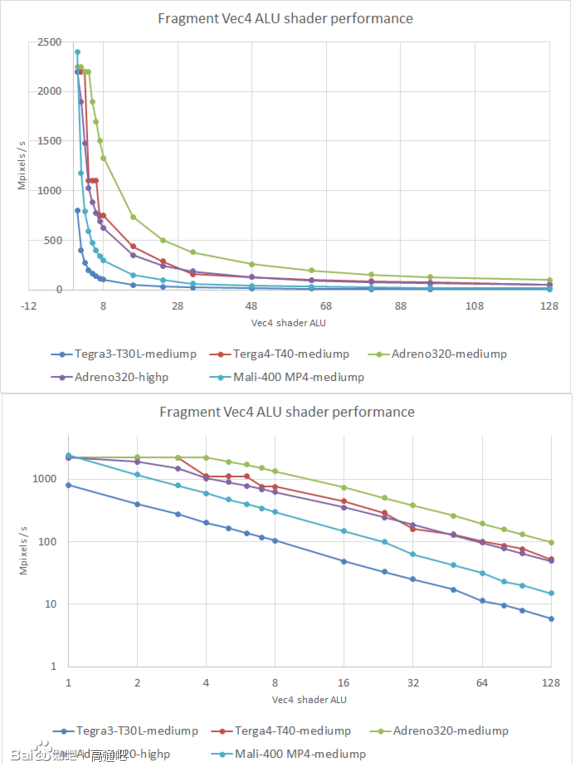

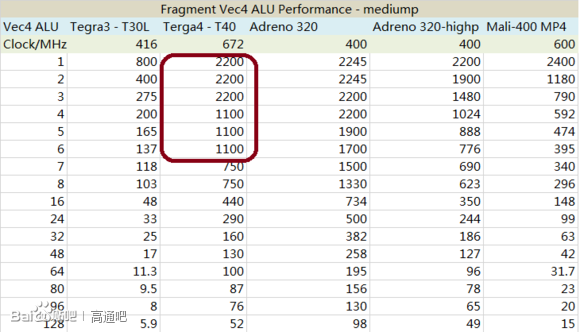

　　Fragment shader計算能力

　　每個pixel使用1,、2,、3、...128的Vec4 計算,，計算量逐漸增加,，精度為FP16 (mediump)

　　Adreno 320還使用了highp精度(FP32)

　　而Tegra、Mali-400都不支持FP32,， 所以不測試(用FP32測試會發現不管計算量多大,，輸出都是最大值——完全沒算!

　　畫成對數坐標后容易看

　　很神奇的是，Tegra4 在1-3個vec4計算/像素,，其輸出能力是一樣的,。4-6個也是一樣，沒有下降——(曲線上的平臺),。換句話說,，這個3-deep ALU，在同一條pipeline里,，只能為同一個像素的計算服務,。這樣效率似乎并不是很高……

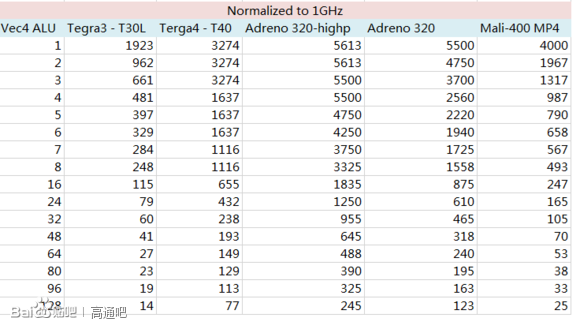

　　同樣,，基本可以看到到，F(xiàn)P16下,，adreno 320的shader輸出性能是FP32的2倍……都算到1GHz的頻率下

　　T4的同頻性能基本也是T3的6倍

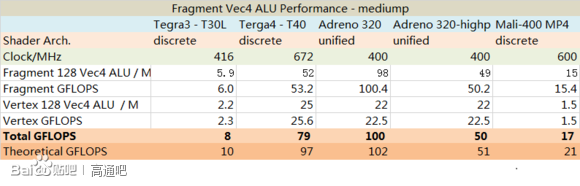

　　最后,，我們根據這次的實測值，計算下這幾個GPU的實際輸出shader計算能力,，并且跟理論值比較下

　　統一渲染架構加上scalar shader(實際VLIW)的Adreno 320符合的還是比較好的,。

　　Tegra系列也還算接近，打八折吧,?？偟膩碚f，Tegra4我覺得表現一般……shield滿血風扇核彈都只有這樣平淡的表現,，還是720p屏幕,，很難想象手機里的Tegra4帶1080p屏幕會是啥表現——

　　能比現在的S600 Adreno 320+ 1080p好多少?至于Adreno 330和Mali-T628 MP6,，我想是打不過的,。
